Đăng vào ngày: 03/08/2024
Việc thi công hạ tầng giám sát an ninh đòi hỏi phương án chuẩn hóa ngay từ khâu thiết kế bản vẽ ban đầu. Lựa chọn sai mô hình kết nối không chỉ gây lãng phí ngân sách đầu tư mà còn khiến đường truyền chập chờn, khó mở rộng về sau.
Nắm rõ sơ đồ lắp đặt hệ thống camera chuẩn kỹ thuật giúp chủ đầu tư và kỹ thuật viên kiểm soát chính xác lượng vật tư, tối ưu đường đi dây và đảm bảo hệ thống vận hành ổn định liên tục.
Sơ đồ lắp đặt hệ thống camera giám sát là bản vẽ kỹ thuật thể hiện chi tiết vị trí, chức năng và kết nối của các thiết bị. Vai trò cốt lõi bao gồm:
Sơ đồ lắp đặt hệ thống camera: Mô hình kết nối chi tiết giữa camera, dây dẫn (mạng/đồng trục), thiết bị chuyển mạch (Switch/Nguồn) và thiết bị xử lý trung tâm (Đầu ghi/Ổ cứng).
Trong sơ đồ nguyên lý hệ thống camera IP, toàn bộ các mắt camera IP được cấp nguồn và truyền dữ liệu trực tiếp thông qua duy nhất một sợi cáp mạng Cat5e hoặc Cat6. Đường dây này được đấu nối tập trung về switch PoE cho camera.
Switch PoE đóng vai trò làm trạm trung chuyển dữ liệu, cấp nguồn cho các mắt camera và đẩy luồng tín hiệu về đầu ghi hình NVR. Phương án này tối giản việc đi nguồn điện 220V tại từng vị trí lắp đặt, giúp thi công nhanh chóng và duy trì mỹ quan công trình.

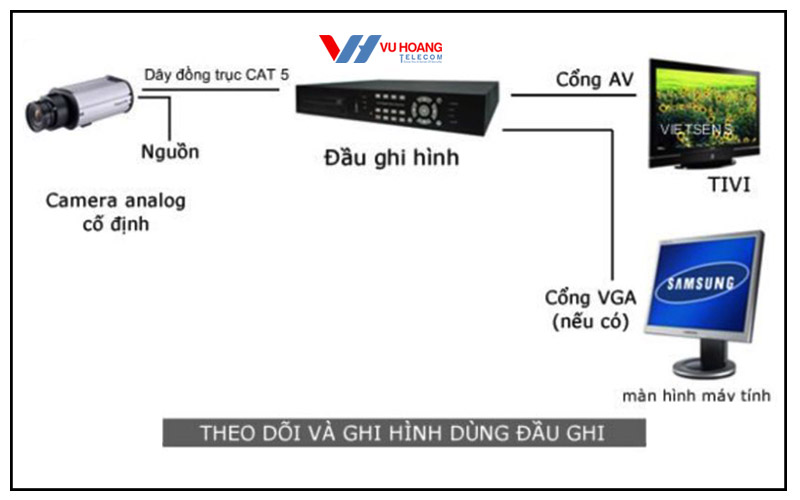

Sơ đồ Analog sử dụng cáp đồng trục RG59 hoặc RG6 trang bị lớp lưới chống nhiễu để dẫn tín hiệu hình ảnh trực tiếp từ camera về đầu ghi DVR. Bên cạnh đường tín hiệu, hệ thống phải đi thêm đường dây nguồn 12VDC cấp từ adapter rời hoặc nguồn tổng tập trung.
Cấu trúc kết nối này phù hợp cho các không gian có quy mô vừa và nhỏ. Việc đấu nối đơn giản, không yêu cầu cấu hình mạng phức tạp, giúp tiết kiệm đáng kể chi phí vật tư thi công camera theo sơ đồ.
Khi thực hiện so sánh sơ đồ camera IP PoE và camera Analog, điểm khác biệt lớn nhất nằm ở hạ tầng dây dẫn và khả năng mở rộng. Camera IP PoE truyền tín hiệu số hóa, dễ dàng mở rộng quy mô bằng cách thêm Switch PoE nhánh mà không cần kéo dây riêng lẻ về đầu ghi như Analog.

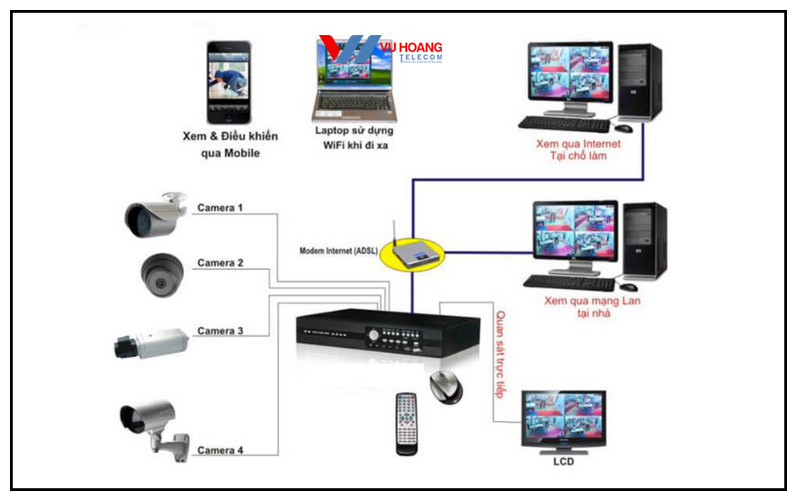

Đối với sơ đồ không dây Wi-Fi, camera kết nối trực tiếp với Router qua sóng RF. Mô hình này bỏ qua phần cáp tín hiệu nhưng phụ thuộc lớn vào khoảng cách phát sóng, chỉ phù hợp cho nhu cầu quan sát dân dụng dưới 4 mắt.

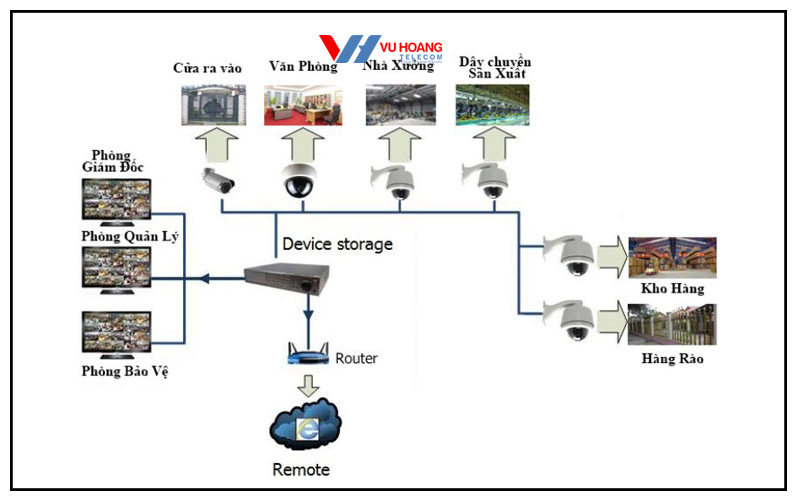

Đối với sơ đồ hệ thống camera cho nhà xưởng diện tích lớn hoặc dự án nhiều tầng, khoảng cách từ camera về phòng trung tâm thường vượt quá giới hạn 100m của cáp mạng chuẩn UTP.
Giải pháp bắt buộc là áp dụng sơ đồ phân đoạn: Các camera IP tại từng phân xưởng kết nối về Switch PoE nhánh, sau đó dữ liệu được gộp lại và truyền qua bộ chuyển đổi quang điện (Media Converter) chạy trên đường cáp quang Singlemode về đầu ghi NVR trung tâm.
Thực hiện thiết kế bản vẽ chuẩn xác mang lại nhiều lợi ích thiết thực cho công tác quản trị:
Nếu xảy ra hiện tượng chập chờn, kỹ thuật viên cần rà soát lại các điểm lỗi phổ biến do thi công sai kỹ thuật:
Xây dựng bản vẽ kỹ thuật và triển khai hạ tầng an ninh đúng tiêu chuẩn đòi hỏi đơn vị thi công phải có kinh nghiệm thực tế. Sử dụng dịch vụ thi công camera an ninh trọn gói giúp doanh nghiệp sở hữu hạ tầng chuẩn hóa, vận hành ổn định và tiết kiệm ngân sách.
Khi triển khai các dòng hệ thống camera IP chính hãng, Vũ Hoàng Telecom đem đến giải pháp toàn diện từ khảo sát mặt bằng, lập bản vẽ CAD, tính toán dung lượng đến thi công hoàn thiện. Với hơn 16 năm kinh nghiệm, chúng tôi bảo đảm cung cấp thiết bị đầy đủ chứng nhận CO/CQ, xuất hóa đơn VAT minh bạch và bảo hành kỹ thuật tận nơi chu đáo.
VŨ HOÀNG TELECOM – GIẢI PHÁP AN NINH & PCCC CHUYÊN NGHIỆP
Khoảng cách tiêu chuẩn cho cáp mạng Cat5e/Cat6 là 100m. Nếu khoảng cách xa hơn 100m, cần gắn thêm Switch PoE Extender hoặc chuyển sang đường cáp quang truyền dẫn.
Do công suất nguồn cấp không đủ khi hệ thống bật đèn hồng ngoại ban đêm. Cần kiểm tra lại tổng công suất cấp nguồn của Switch PoE hoặc Adapter trung tâm.
Không nên. Cáp điện thoại không đạt băng thông truyền dữ liệu mạng, sẽ gây mất kết nối liên tục và dễ bị nhiễu tín hiệu.
