Lắp đặt camera PoE không cần đi dây điện riêng vì nguồn điện và dữ liệu truyền chung qua một cáp mạng Cat5e/Cat6. Để lắp đặt cần có: camera IP PoE, switch PoE hoặc NVR PoE, cáp mạng Cat5e/Cat6 và đầu ghi NVR. Mỗi camera kết nối thẳng vào switch PoE bằng một sợi cáp mạng duy nhất, tối đa 100 mét. Xem thêm hướng dẫn chi tiết sơ đồ và từng bước lắp đặt camera PoE chuẩn tại Vũ Hoàng Telecom – chuyên gia camera an ninh uy tín.
Nhiều người mới lắp camera lần đầu không biết bắt đầu từ đâu, đặc biệt khi nghe đến thuật ngữ PoE khá lạ. Chọn sai thiết bị hoặc đi dây không đúng sơ đồ dẫn đến hệ thống không hoạt động, tốn thêm chi phí sửa lại. Hiểu đúng về camera PoE từ đầu giúp bạn lắp đặt đúng ngay lần đầu tiên.
PoE là viết tắt của Power over Ethernet – công nghệ truyền điện và dữ liệu đồng thời qua một sợi cáp mạng duy nhất. Chuẩn PoE phổ biến hiện nay là IEEE 802.3af (tối đa 15.4W) và IEEE 802.3at (PoE+) (tối đa 30W). Camera PoE dùng chuẩn IEEE 802.3af hoặc 802.3at tùy mức công suất tiêu thụ của từng model.
📌 Xem thêm: So sánh camera PoE và camera WiFi – Giải pháp nào phù hợp hơn?

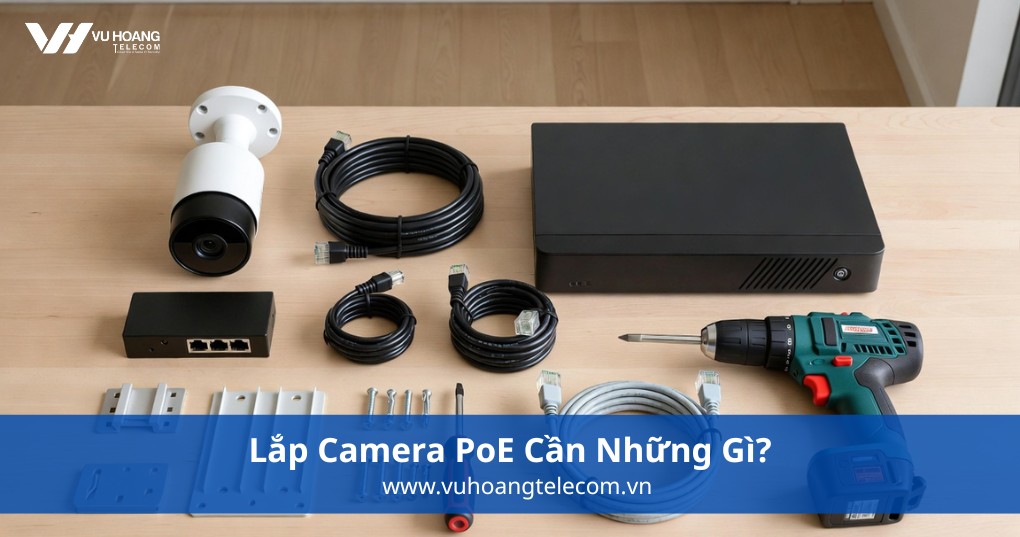

Trước khi bắt đầu thi công, cần chuẩn bị đầy đủ thiết bị và vật tư. Thiếu một trong các thành phần dưới đây sẽ khiến hệ thống không hoạt động được.
Chọn camera quan sát hỗ trợ chuẩn PoE IEEE 802.3af hoặc 802.3at. Kiểm tra công suất tiêu thụ (watt) của camera để chọn switch PoE có tổng công suất phù hợp. Các thương hiệu phổ biến tại Việt Nam: Hikvision, Dahua, Kbvision, Imou, Ezviz.
Switch PoE cấp nguồn và truyền dữ liệu cho nhiều camera đồng thời qua các cổng RJ45. NVR PoE tích hợp sẵn switch PoE bên trong, vừa ghi hình vừa cấp nguồn cho camera không cần switch riêng. Chọn switch/NVR có tổng công suất PoE đủ cho toàn bộ camera trong hệ thống.
Cáp mạng vừa truyền dữ liệu vừa dẫn điện từ switch PoE đến camera. Chiều dài tối đa theo chuẩn IEEE là 100 mét mỗi đoạn cáp. Nên dùng cáp Cat6 FTP (có lớp chống nhiễu) cho môi trường ngoài trời hoặc gần thiết bị điện công suất lớn.
Cần bấm đầu RJ45 đúng chuẩn T568B để đảm bảo truyền tín hiệu ổn định. Cáp bấm sai thứ tự màu dây có thể khiến camera không lên nguồn hoặc tín hiệu kém. Nên dùng đầu RJ45 chất lượng tốt, tránh hàng kém chất lượng dễ bị oxi hóa theo thời gian.
NVR là thiết bị lưu trữ và quản lý hình ảnh từ tất cả camera trong hệ thống. Chọn NVR có số kênh phù hợp với số camera lắp đặt. Ví dụ: hệ thống 4 camera cần NVR 4 kênh trở lên.
Hiểu đúng sơ đồ kết nối giúp bạn thi công nhanh và không bị nhầm lẫn giữa các thiết bị.

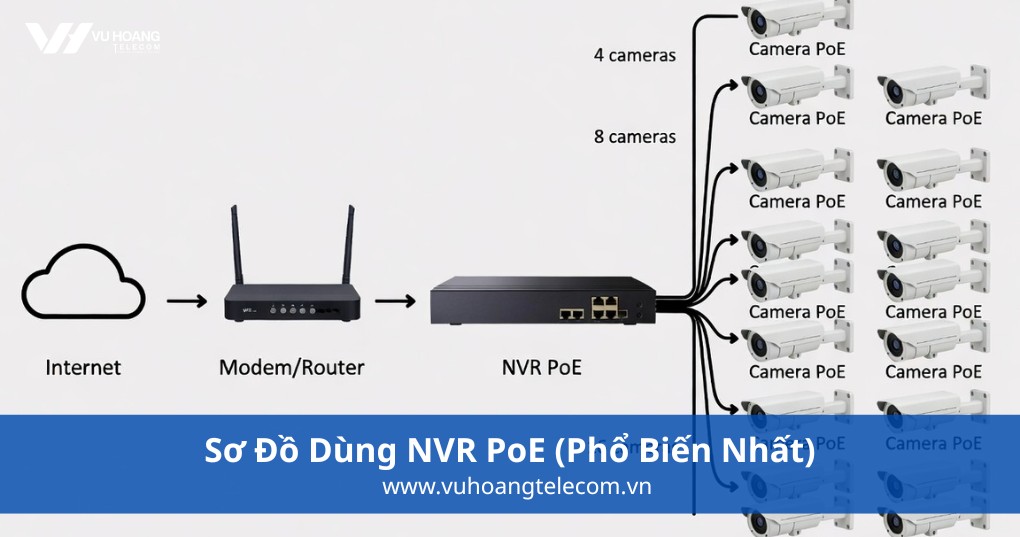

Internet → Modem/Router → NVR PoE → Camera PoE (×4/8/16)
Đây là sơ đồ đơn giản nhất cho hệ thống gia đình và văn phòng nhỏ. NVR PoE vừa cấp nguồn, vừa ghi hình và kết nối internet trong một thiết bị duy nhất. Chỉ cần kéo cáp mạng từ NVR đến từng vị trí camera là hoàn thành phần cứng.

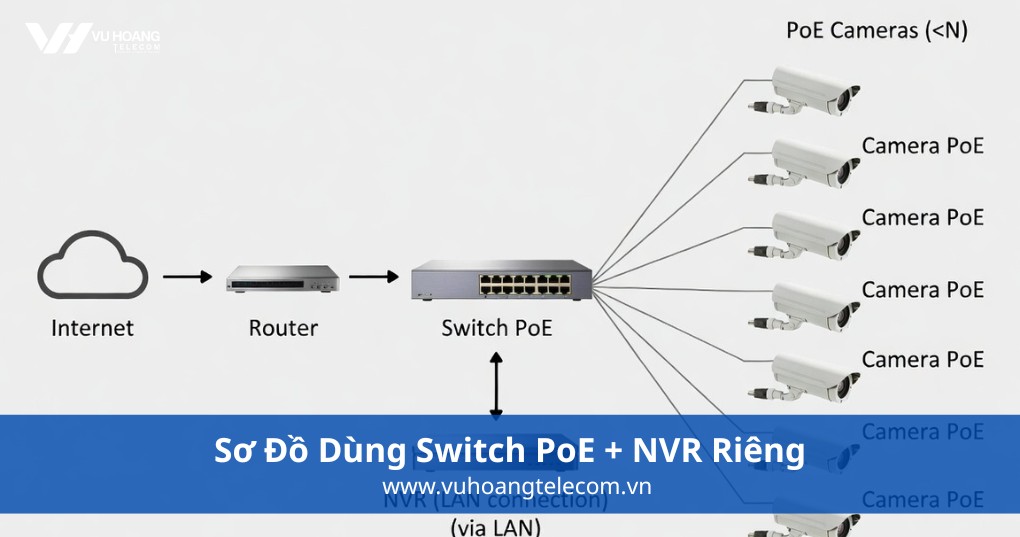

Internet → Router → Switch PoE → Camera PoE (×N)
↓
NVR (qua cổng LAN)
Phù hợp khi số lượng camera nhiều hơn số cổng PoE của NVR. Switch PoE cấp nguồn và kết nối mạng cho camera, NVR nhận luồng video qua mạng nội bộ. Linh hoạt hơn khi cần mở rộng hệ thống sau này.
📌 Xem thêm: Camera lưu trữ qua đầu ghi hay thẻ nhớ – Nên chọn giải pháp nào?

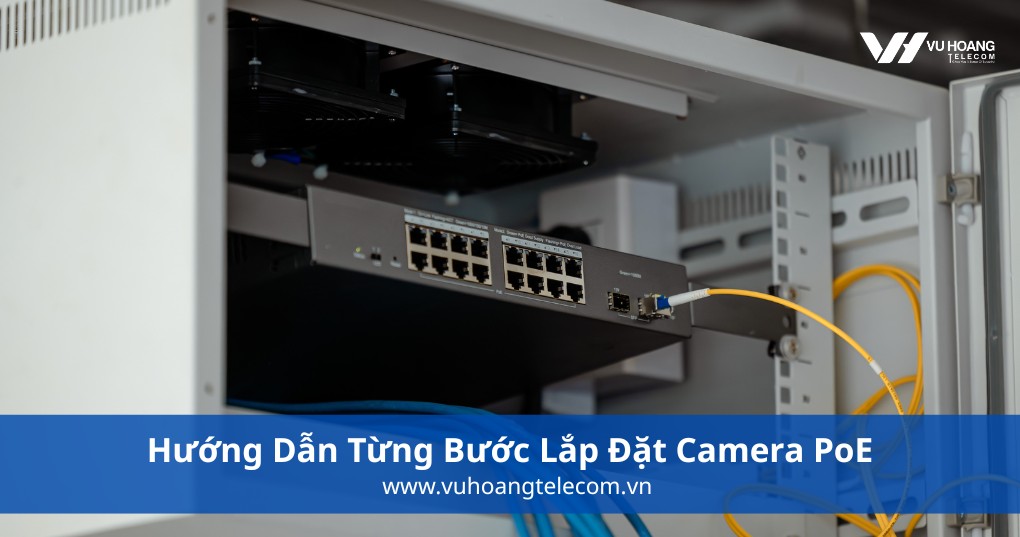

Xác định vị trí đặt camera, đường đi cáp và vị trí đặt tủ thiết bị (NVR, switch). Đo chiều dài cáp cần kéo cho từng camera, cộng thêm 10-15% dự phòng. Vẽ sơ đồ thi công đơn giản để tránh nhầm lẫn khi lắp đặt.
Kéo cáp Cat5e/Cat6 từ vị trí đặt switch/NVR đến từng điểm camera. Dùng ống luồn cáp hoặc nẹp cáp để bảo vệ và đảm bảo thẩm mỹ công trình. Đánh số hoặc dán nhãn từng đầu cáp để dễ quản lý khi bấm đầu mạng.
Thứ tự màu dây chuẩn T568B từ trái sang phải: Trắng-Cam, Cam, Trắng-Xanh Lá, Xanh Lam, Trắng-Xanh Lam, Xanh Lá, Trắng-Nâu, Nâu. Bấm cả hai đầu cáp theo cùng một chuẩn T568B (cáp thẳng). Dùng máy test cáp để kiểm tra thông mạch trước khi kết nối vào thiết bị.
Dùng khoan để tạo lỗ bắt vít theo đúng kích thước đế camera. Luồn cáp mạng qua lỗ hoặc kẹp cáp trước khi cố định đế camera vào tường/trần. Kết nối đầu cáp mạng vào cổng RJ45 của camera và gắn camera vào đế.
Cắm đầu cáp còn lại của từng camera vào cổng PoE trên switch hoặc NVR. Đèn LED trên cổng switch/NVR sáng xanh hoặc vàng nghĩa là camera đã nhận nguồn PoE thành công. Nếu đèn không sáng, kiểm tra lại đầu bấm RJ45 và thử cổng PoE khác.
Kết nối NVR với màn hình qua cổng HDMI hoặc VGA. Vào giao diện NVR, hệ thống thường tự động nhận diện camera PoE kết nối trực tiếp. Kiểm tra hình ảnh từng camera, điều chỉnh góc quay và cài đặt chế độ ghi hình phù hợp.
📌 Xem thêm: Đầu ghi hình không nhận ổ cứng – Nguyên nhân và cách khắc phục
Đây là câu hỏi nhiều người mới thắc mắc nhất. Camera PoE không cần cắm nguồn điện riêng vì điện đã được truyền qua cáp mạng từ switch PoE hoặc NVR PoE. Chỉ cần một sợi cáp mạng Cat5e/Cat6 là đủ để camera vừa có điện vừa truyền hình ảnh về đầu ghi.
Lưu ý: Switch PoE và NVR PoE vẫn cần cắm điện vào ổ cắm 220V như bình thường. Đây là nguồn điện cung cấp cho toàn bộ hệ thống. Nên lắp thêm bộ lưu điện UPS cho tủ thiết bị để hệ thống tiếp tục hoạt động khi mất điện ngắn hạn.
Lắp đặt camera PoE đơn giản hơn nhiều so với hệ thống camera analog truyền thống nhờ chỉ dùng một loại cáp duy nhất. Nắm đúng sơ đồ, chọn đủ thiết bị và thi công đúng kỹ thuật là chìa khóa để hệ thống hoạt động ổn định lâu dài.
Liên hệ Vũ Hoàng Telecom để được tư vấn miễn phí, khảo sát thực tế và lắp đặt hệ thống camera PoE chuyên nghiệp tận nơi!
VUHOANGTELECOM – Nhà Cung Cấp Giải Pháp An Ninh Chuyên Nghiệp
Hotline tư vấn: Tại HCM (028) 35 166 166 – Tại HN (024) 6256 1111 – Tại Nha Trang 0915 810 810
Website: https://vuhoangtelecom.vn/
Facebook: https://www.facebook.com/vuhoangtelecom
Zalo OA: https://zalo.me/4227899741012417751
Có, camera PoE tuân theo chuẩn IEEE 802.3af/at nên tương thích với hầu hết switch PoE của các hãng khác nhau. Tuy nhiên, một số hãng dùng proprietary PoE (PoE không theo chuẩn) chỉ hoạt động với thiết bị cùng hãng. Nên kiểm tra thông số kỹ thuật để đảm bảo tương thích trước khi mua.
Theo chuẩn IEEE 802.3, cáp mạng truyền tín hiệu PoE tối đa 100 mét mỗi đoạn. Vượt quá khoảng cách này, tín hiệu suy giảm và camera có thể không lên nguồn hoặc mất kết nối. Nếu cần kéo xa hơn 100 mét, dùng PoE Extender để khuếch đại tín hiệu thêm 100 mét nữa.
Phụ thuộc vào tổng công suất PoE của switch. Switch PoE 8 cổng thường có tổng công suất 65W hoặc 120W. Nếu mỗi camera tiêu thụ 10W, switch 65W chỉ cấp được tối đa 6 camera đồng thời dù còn 2 cổng trống. Luôn tính tổng công suất thực tế trước khi mua switch PoE.
Dùng cáp Cat6 FTP có lớp chống nhiễu và vỏ ngoài chịu thời tiết (outdoor cable). Bọc kín đầu nối RJ45 bằng hộp chống nước hoặc dùng đầu nối chuyên dụng chống ẩm. Chọn camera có chỉ số bảo vệ IP66 hoặc IP67 để chịu được mưa và bụi môi trường ngoài trời.
NVR PoE tích hợp switch PoE bên trong giúp giảm số lượng thiết bị, tiết kiệm không gian tủ và chi phí. Kết nối giữa NVR và camera qua kênh nội bộ, ổn định hơn khi đi qua mạng LAN chia sẻ. Nhược điểm là số cổng PoE giới hạn theo model NVR, ít linh hoạt hơn khi mở rộng hệ thống lớn.
