Chuẩn PoE 802.3af, at, bt là ba tiêu chuẩn truyền điện qua cáp mạng do IEEE ban hành. Chuẩn 802.3af cấp tối đa 15.4W, 802.3at (PoE+) cấp đến 30W và 802.3bt (PoE++) cấp từ 60-90W mỗi cổng. Thiết bị nào cần nguồn điện cao hơn thì phải dùng chuẩn PoE cao hơn tương ứng. Xem thêm hướng dẫn chọn chuẩn PoE phù hợp cho từng thiết bị mạng và camera an ninh tại Vũ Hoàng Telecom – nơi tư vấn giải pháp mạng thực tế.
Rất nhiều người mua switch PoE về lắp nhưng camera hoặc Access Point không chịu khởi động. Kiểm tra kỹ mới phát hiện switch chỉ hỗ trợ 802.3af trong khi thiết bị cần 802.3at. Hiểu rõ chuẩn PoE 802.3af at bt giúp bạn chọn đúng ngay từ đầu, tránh mất thêm chi phí mua lại. Bài viết này phân tích rõ từng chuẩn để bạn áp dụng thực tế ngay.

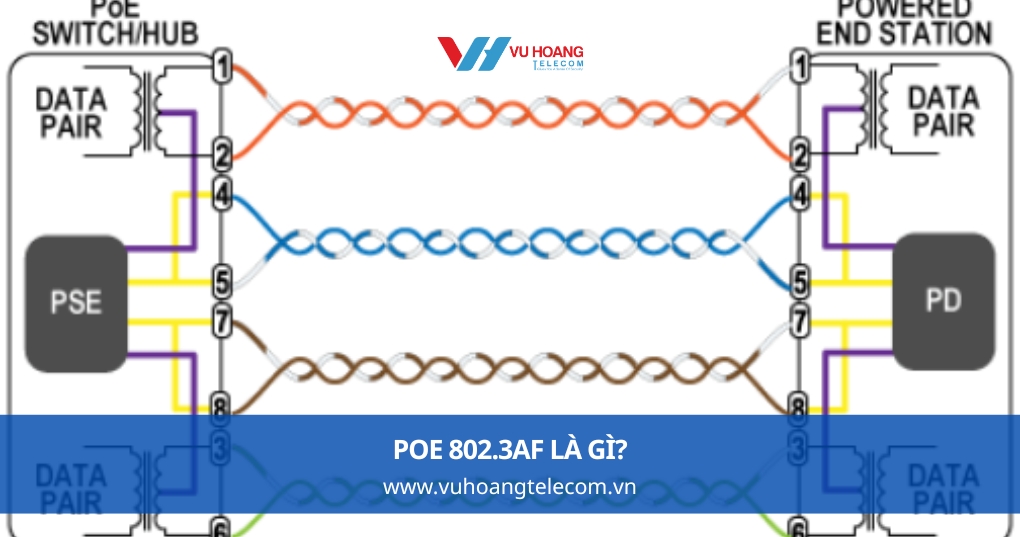

Chuẩn 802.3af là tiêu chuẩn PoE đầu tiên được IEEE công bố chính thức năm 2003. Mỗi cổng cấp tối đa 15.4W điện năng, thiết bị thực tế nhận được khoảng 12.95W sau khi trừ hao hụt trên cáp.
Đây là chuẩn phù hợp cho các thiết bị tiêu thụ thấp như IP phone, camera IP thông thường và Access Point phổ thông. Nếu thiết bị của bạn chỉ cần dưới 13W, 802.3af là đủ dùng.
👉 Tham khảo thêm: Thiết bị nào dùng được với chuẩn PoE 802.3af

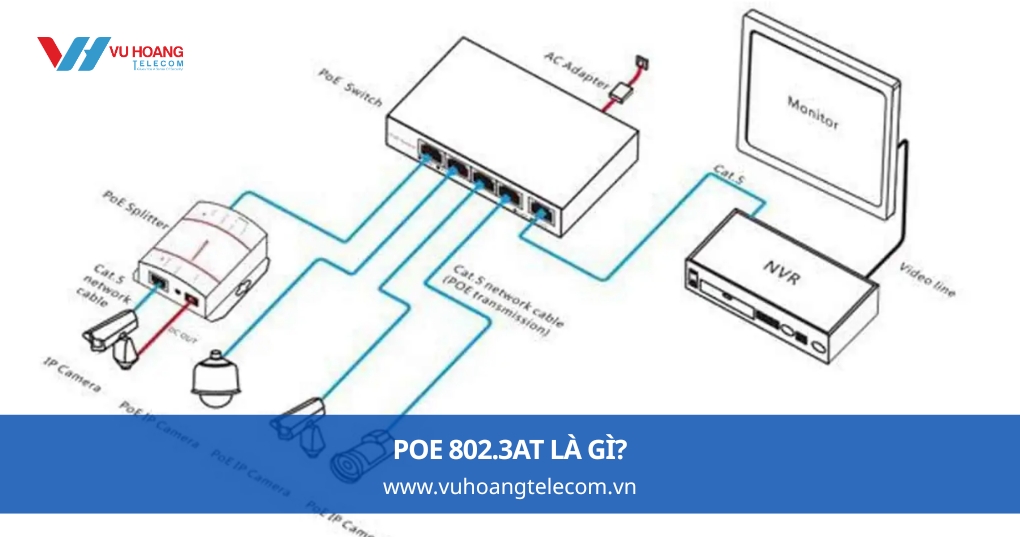

Chuẩn 802.3at hay còn gọi là PoE+ được IEEE ban hành năm 2009, nâng công suất lên 30W mỗi cổng. Thiết bị thực tế nhận được khoảng 25.5W sau khi trừ tổn hao trên đường cáp.
Đây là chuẩn phổ biến nhất hiện nay, phù hợp cho Access Point wifi 5/6, camera PTZ tầm trung và máy chấm công công nghệ nhận diện khuôn mặt. Switch hỗ trợ 802.3at tương thích ngược với thiết bị 802.3af – cắm vào là chạy bình thường.

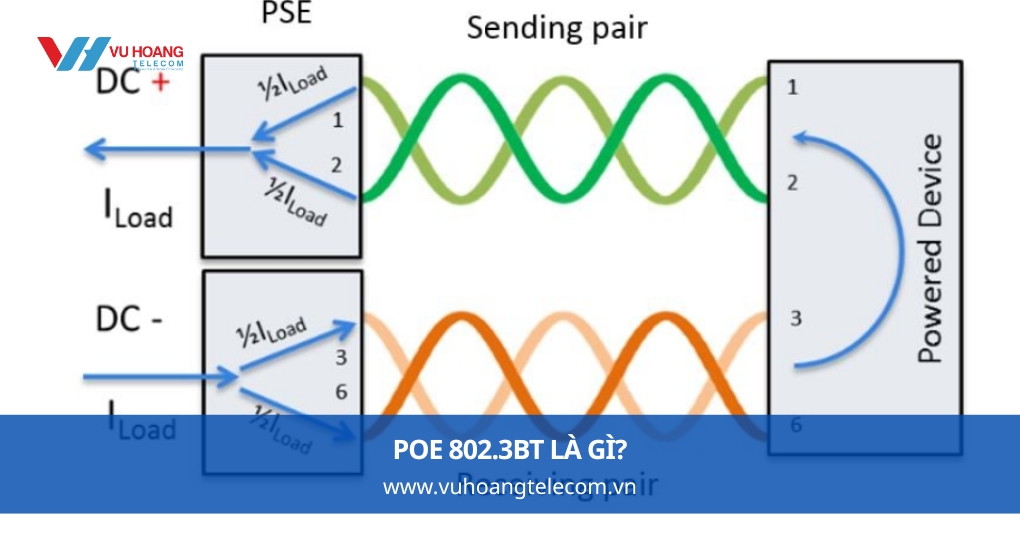

Chuẩn 802.3bt được IEEE công bố năm 2018, chia làm hai mức: Type 3 cấp tối đa 60W và Type 4 cấp tối đa 90W mỗi cổng.
Đây là chuẩn dành cho thiết bị tiêu thụ lớn như camera PTZ cao cấp, màn hình PoE, laptop và điểm truy cập wifi 6E. Chuẩn 802.3bt sử dụng cả bốn cặp dây trong cáp mạng để truyền điện, trong khi af và at chỉ dùng hai cặp. Switch hỗ trợ bt cũng tương thích ngược với at và af.
👉 Xem thêm: Switch PoE++ 802.3bt phù hợp cho thiết bị nào?

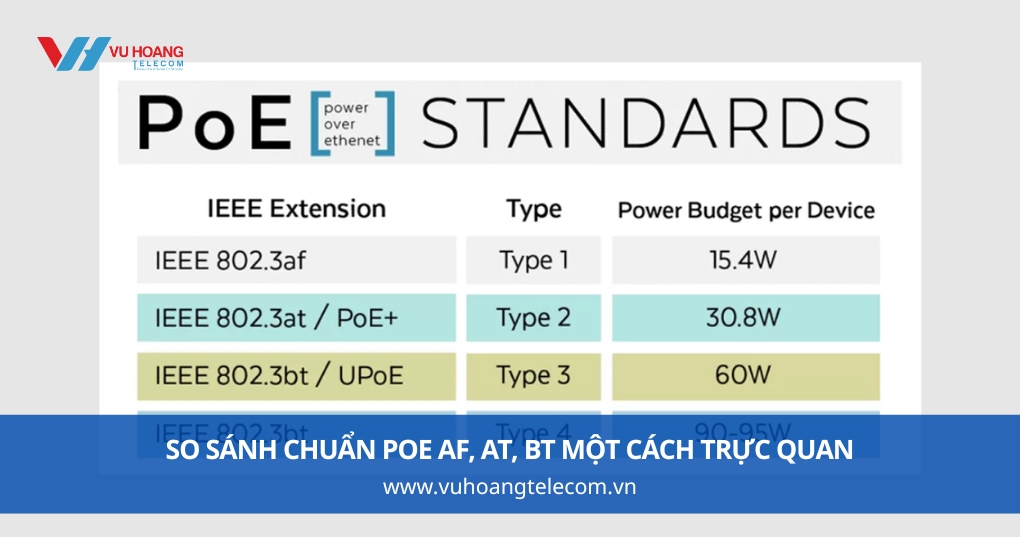

Điểm khác biệt lớn nhất giữa ba chuẩn nằm ở công suất đầu ra thực tế. Chuẩn af cho 12.95W, at cho 25.5W, bt Type 3 cho 51W và bt Type 4 cho 71.3W tại đầu thiết bị.
Hiểu rõ con số thực tế này giúp bạn tính toán chính xác hơn khi chọn switch. Đừng nhìn vào công suất tối đa trên vỏ hộp mà bỏ qua phần hao hụt đường truyền.
Access Point wifi 5GHz thông thường dùng af là đủ, wifi 6 nên chọn at. Camera IP thường dùng af, camera PTZ tầm trung cần at, PTZ cao cấp cần bt. Máy chấm công nhận dạng khuôn mặt thường cần at. Màn hình PoE và laptop PoE bắt buộc phải dùng bt để đảm bảo đủ điện vận hành.
👉 Tham khảo: Chọn switch PoE phù hợp cho Access Point tại Vũ Hoàng Telecom
Nắm rõ sự khác biệt giữa chuẩn PoE 802.3af at bt giúp bạn chọn đúng switch ngay từ đầu, tránh tốn tiền mua lại thiết bị không tương thích. Mỗi chuẩn phù hợp với một nhóm thiết bị cụ thể dựa trên mức tiêu thụ điện thực tế.
Liên hệ Vũ Hoàng Telecom để được tư vấn chọn đúng chuẩn PoE và switch phù hợp với hệ thống của bạn – nhanh, chính xác, không phát sinh chi phí thừa.
VŨ HOÀNG TELECOM – Nhà Cung Cấp Giải Pháp An Ninh Chuyên Nghiệp
Hotline tư vấn: Tại HCM (028) 35 166 166 – Tại HN (024) 6256 1111 – Tại Nha Trang 0915 810 810
Website: https://vuhoangtelecom.vn/
Facebook: https://www.facebook.com/vuhoangtelecom
Zalo OA: https://zalo.me/4227899741012417751
GỌI HOTLINE 1900 9259 – TƯ VẤN LẮP ĐẶT THIẾT BỊ MẠNG MIỄN PHÍ 24/7
Có, các chuẩn PoE mới hơn đều tương thích ngược với chuẩn cũ hơn. Switch 802.3at tự động nhận diện thiết bị và cấp đúng mức điện cần thiết. Bạn không cần lo thiết bị 802.3af bị hỏng khi cắm vào switch at.
Xem phần thông số kỹ thuật trong datasheet hoặc nhãn dán ở mặt sau thiết bị. Tìm mục “Power Input” hoặc “PoE Input” để biết mức tiêu thụ W. Từ đó đối chiếu với bảng công suất từng chuẩn af/at/bt để chọn đúng.
Chuẩn 802.3bt dùng cả bốn cặp dây nên cần cáp Cat5e lõi đồng nguyên chất trở lên. Cáp Cat6 cho hiệu suất tốt hơn và ít sụt áp hơn trên khoảng cách dài. Tuyệt đối không dùng cáp lõi nhôm cho bất kỳ chuẩn PoE nào.
PoE passive không tuân theo tiêu chuẩn IEEE, cấp điện cố định mà không kiểm tra thiết bị đầu cuối. Cắm thiết bị không tương thích vào switch PoE passive có thể gây hỏng thiết bị. PoE chuẩn IEEE luôn kiểm tra khả năng tương thích trước khi cấp nguồn.
Switch 802.3bt thường có giá cao hơn 30-50% so với switch at cùng số port. Tuy nhiên nếu hệ thống chỉ có 1-2 thiết bị cần bt, dùng injector PoE bt riêng lẻ sẽ tiết kiệm hơn. Đầu tư switch bt chỉ thực sự hợp lý khi có nhiều thiết bị công suất cao.
